| उत्पत्ति के प्लेस: | जापान |
|---|---|
| ब्रांड नाम: | NPR |
| मॉडल संख्या: | इसुजु |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | usd+6.1+CYL |
| पैकेजिंग विवरण: | दफ़्ती |
| प्रसव के समय: | 2-5 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 100 सेट |
| प्रकार:: | पिस्टन रिंग | ब्रांड का नाम :: | एनपीआर |
|---|---|---|---|
| उत्पत्ति का स्थान:: | जापान | स्थिति:: | नया, 100% नया |
| ओईएम संख्या:: | 9-12181-603-0 5-12181-027-0 9-12181-603-0 9-12181-605-0 | एनपीआर कैटलॉग कोड:: | YDI10051ZZ |
| संदर्भ:: | 9-12181-603-0 5-12181-027-0 9-12181-603-0 9-12181-605-0 | निर्माण :: | इसुजु |
| इंजन का मॉडल:: | सी190 सी240 | सिल नंबर :: | 4 |
| सेट/सिल:: | सिल | डिलीवरी का समय:: | 2-5 दिन |
| प्रमुखता देना: | पिस्टन रिंग 9-12181-603-0,9-12181-605-0 पिस्टन रिंग,C190 पिस्टन रिंग |
||

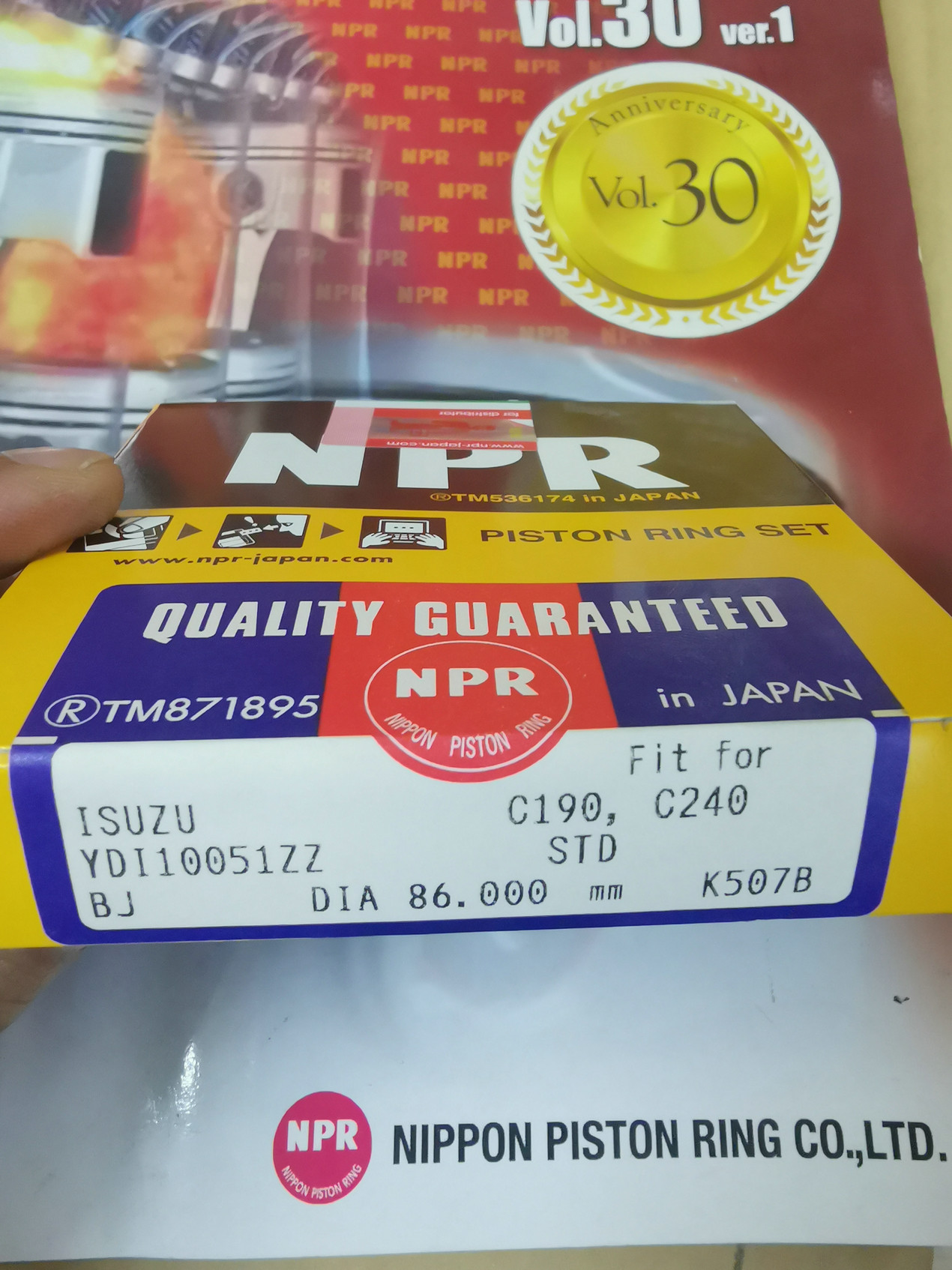

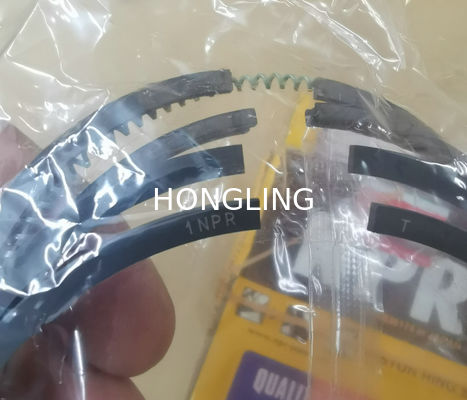

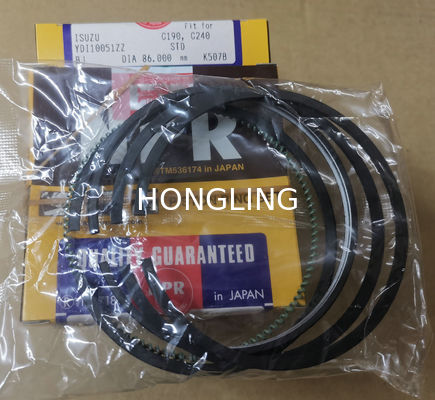

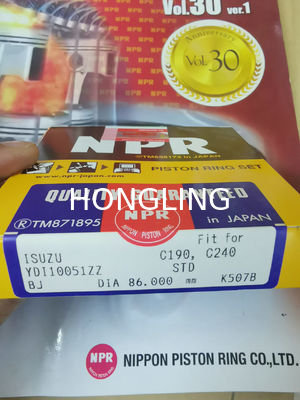

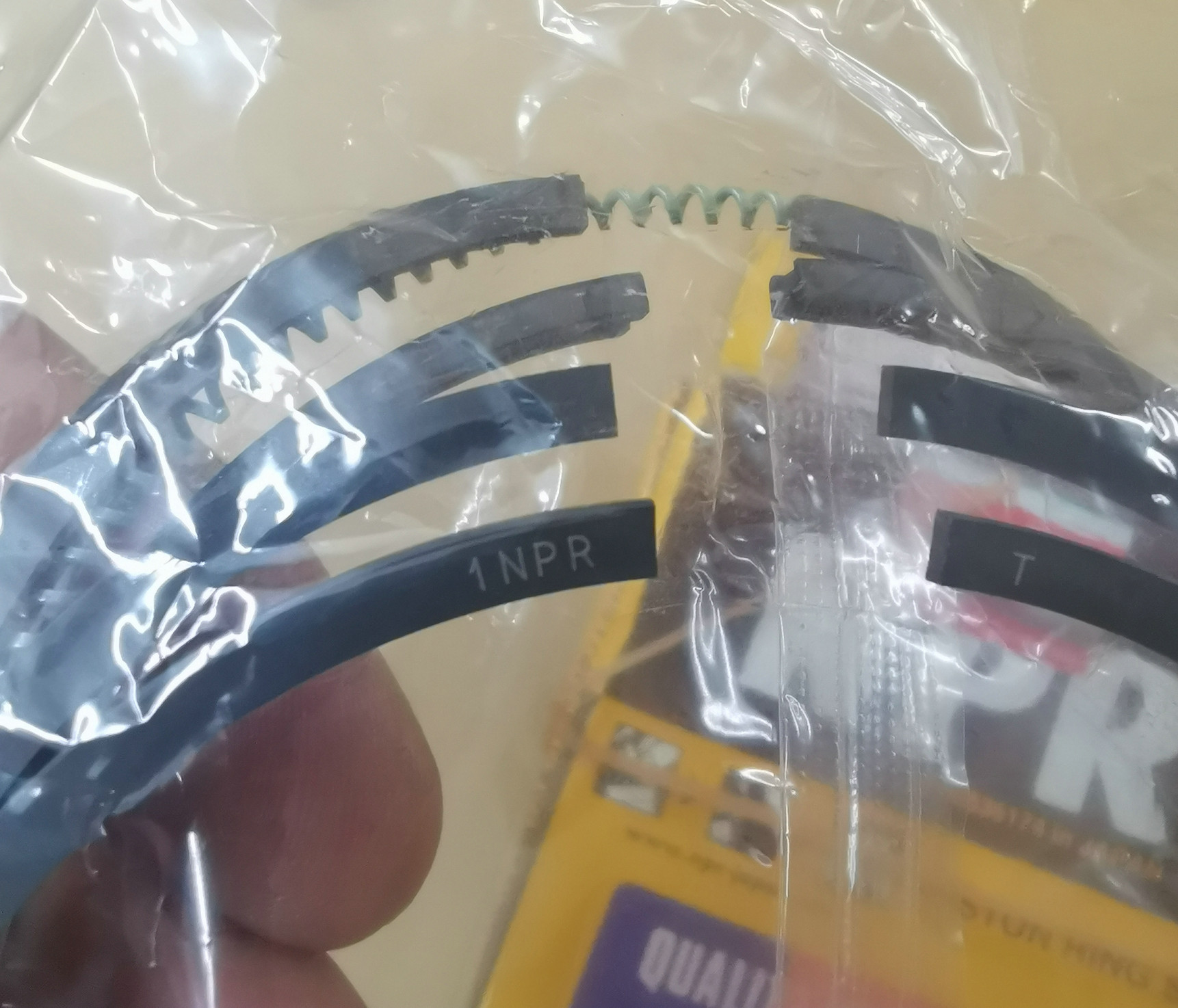

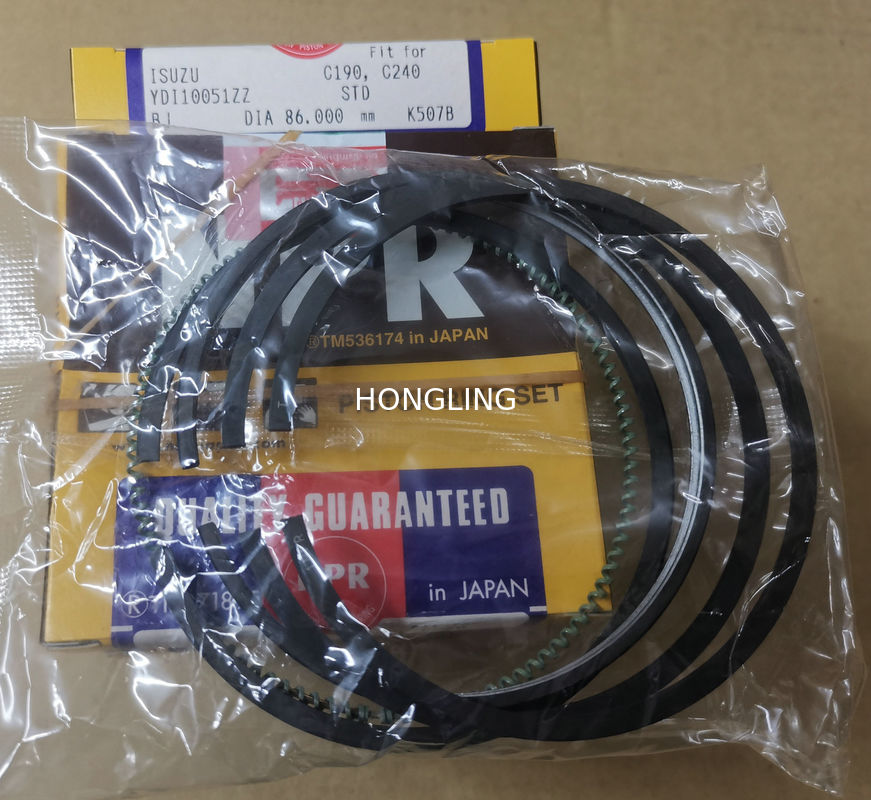

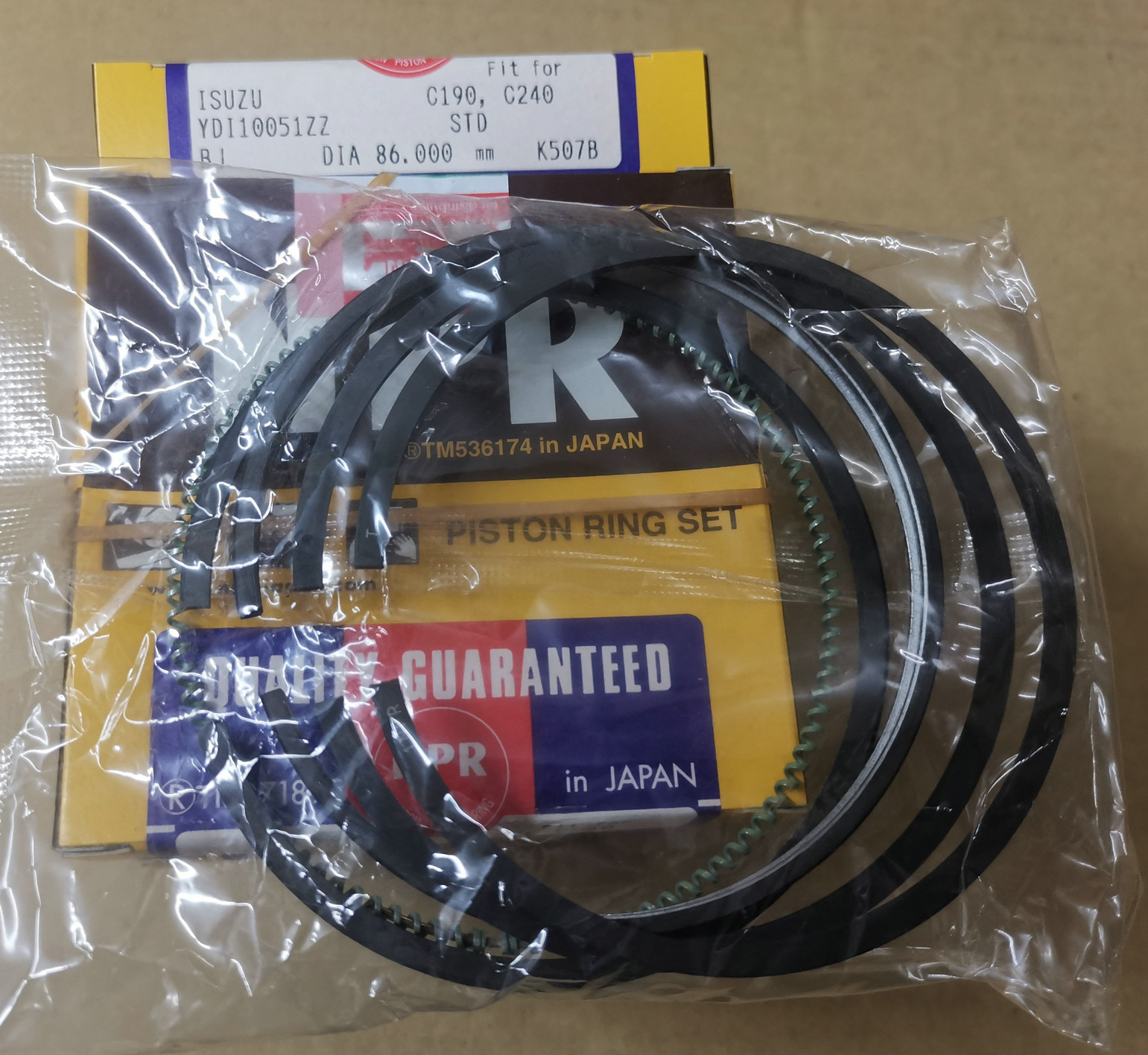

C190 C240 पिस्टन रिंग 9-12181-603-0 5-12181-027-0 9-12181-603-0 9-12181-605-0 ISUZU इंजन भागों के लिए उपयुक्त
| पिस्टन | आकार(मिमी) | ||
| d1(D) | h1(बी) | ए1(टी) | |
| 1 | 86.0 | 2.0 | 3.25 |
| 2 | 86.0 | 2.0 | 3.5 |
| 3 | 86.0 | 3.0 | 3.5 |
| तेल | 86.0 | 5.0 | 4.3 |
“एनपीआर पिस्टन रिंग सेट"फिटिंग अनुदेश
I. निम्नलिखित क्रम में पिस्टन रिंग स्थापित करें:
1,पिस्टन के रिंग खांचे को अच्छी तरह से साफ करें।
2, एक रिंग टूल का उपयोग करके रिंग ग्रूव्स में तेल नियंत्रण को फिट करें, जिसके बाद आरोही क्रम में संपीड़न रिंग्स हों।
3, ऊपर और ऊपर की ओर चिह्नित चेहरों वाली अंगूठियों को फिट करने का ध्यान रखें पिस्टन का.
II.पुष्टि कि अंगूठियां सही ढंग से फिट की गई हैं:
1,सुनिश्चित करें कि अंगूठियों को स्वतंत्र रूप से ले जाया जा सकता है-पिस्टन खांचे में जाम किए बिना।
2,सुनिश्चित करें कि प्रत्येक रिंग गैप पिस्टन पिन अक्ष या थ्रस्ट के अनुरूप स्थित नहीं है
III.रिंग्स युक्त पिस्टन की स्थापना:
सिलेंडर में डालते समय हमेशा इंस्टॉलेशन टूल का उपयोग करें।

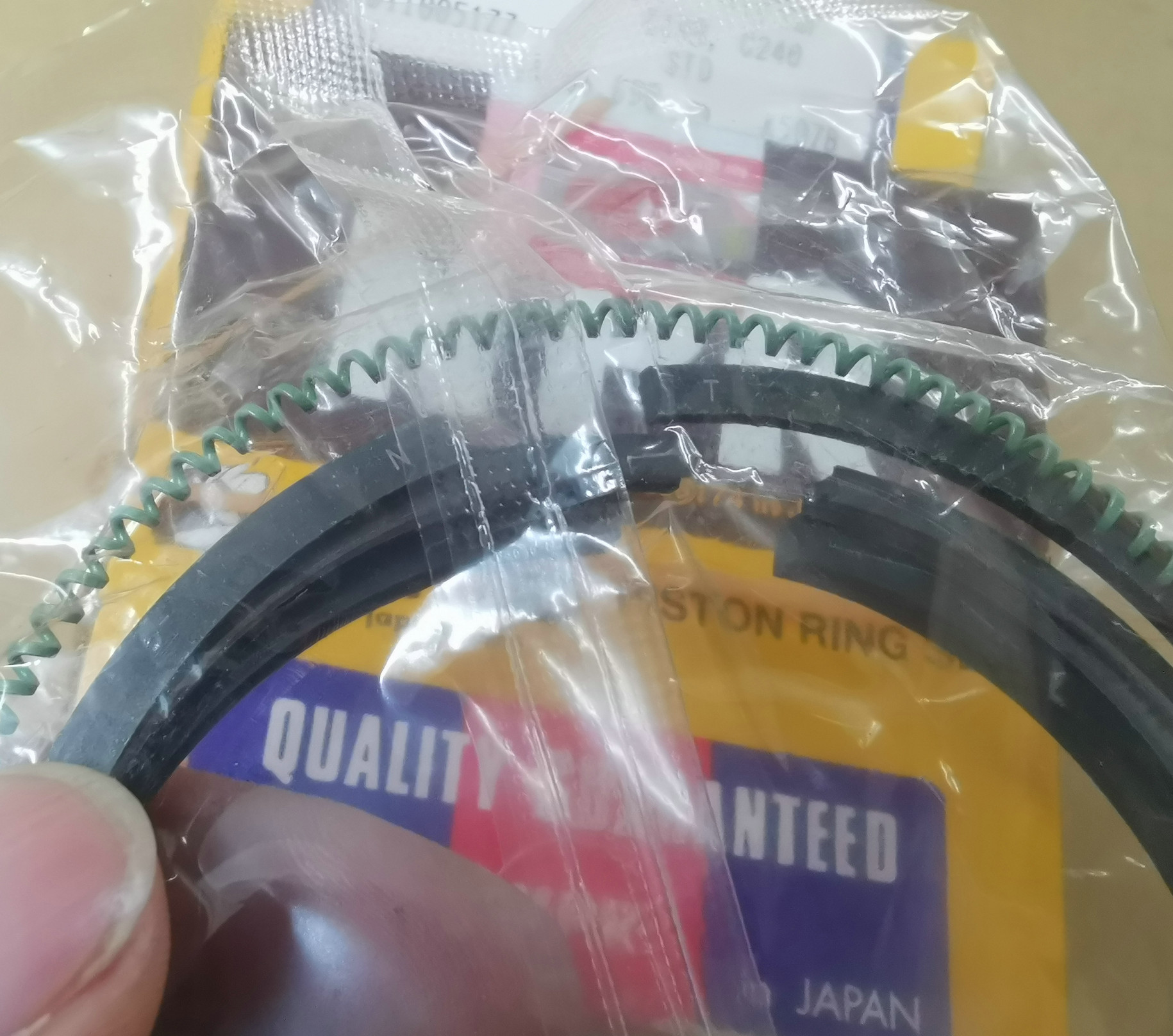

एनपीआर निफ़्लेक्स ऑयल रिंग फिट करने के लिए विशेष निर्देश
1, NIFFLEX ऑयल रिंग के एक्सपैंडर को हाथ से रिंग ग्रूव में फिट करें और सुनिश्चित करें कि दोनों सिरे एक साथ जुड़े हुए हैं जैसा कि चित्र में दिखाया गया है।
2, विस्तारक को अपने अंगूठे से पकड़ें इसका बट समाप्त होता है.ऊपरी रेल को विस्तारक पर बाईं ओर लगभग 45° के अंतराल के साथ फिट करें, और निचली रेल को विस्तारक के सिरों के दाईं ओर लगभग 45° पर फिट करें।
