| उत्पत्ति के प्लेस: | जापान |
|---|---|
| ब्रांड नाम: | NPR |
| मॉडल संख्या: | H07CT |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | usd+75+SET |
| पैकेजिंग विवरण: | दफ़्ती |
| प्रसव के समय: | 2-5 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 100 सेट |
| प्रकार:: | पिस्टन रिंग | ब्रांड का नाम :: | एनपीआर |
|---|---|---|---|
| उत्पत्ति का स्थान:: | जापान | स्थिति:: | नया, 100% नया |
| ओईएम संख्या:: | 13011-3470ए 13011-3510ए 13019-1340ए(सिल) | एनपीआर कैटलॉग कोड:: | एसजेएच20079ZZ |
| संदर्भ:: | 13011-3470ए 13011-3510ए 13019-1340ए(सिल) | निर्माण :: | हीनो |
| इंजन का मॉडल:: | H07CT | सिल नंबर :: | 6 |
| सेट/सिल:: | समूह | डिलीवरी का समय:: | 2-5 दिन |
| प्रमुखता देना: | H07CT पिस्टन रिंग,13011-3470A पिस्टन रिंग,13019-1340A NPR पिस्टन रिंग्स |
||

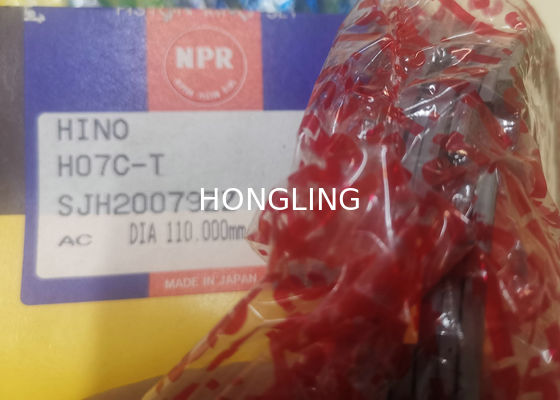

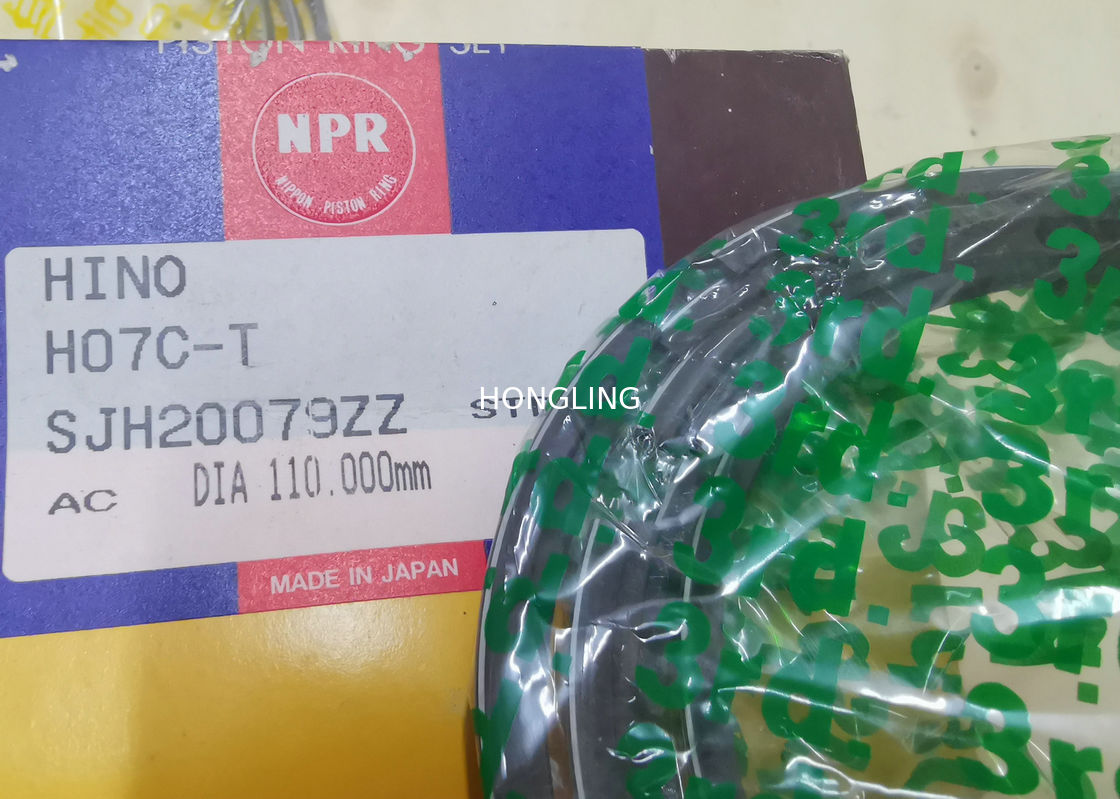

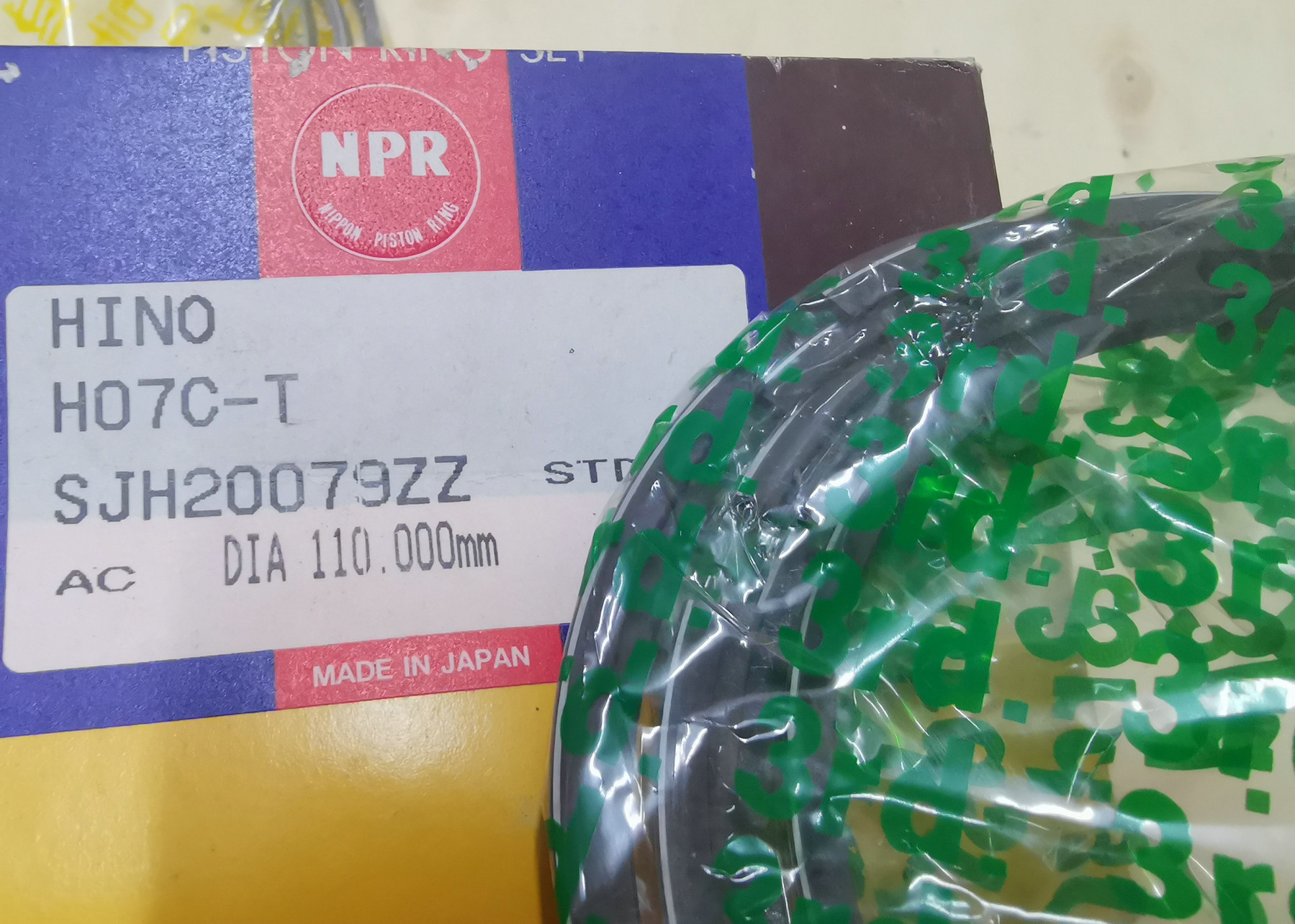

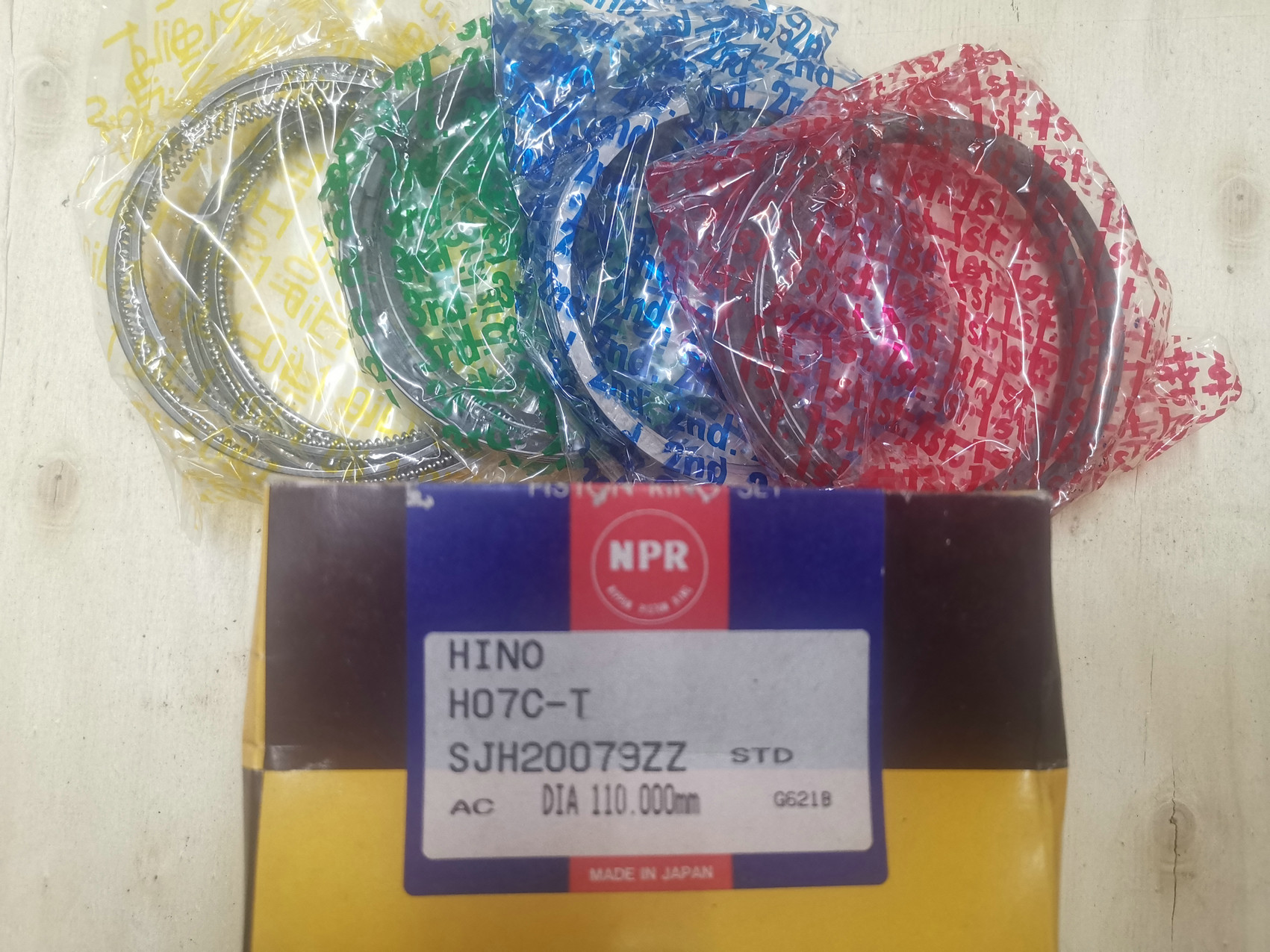

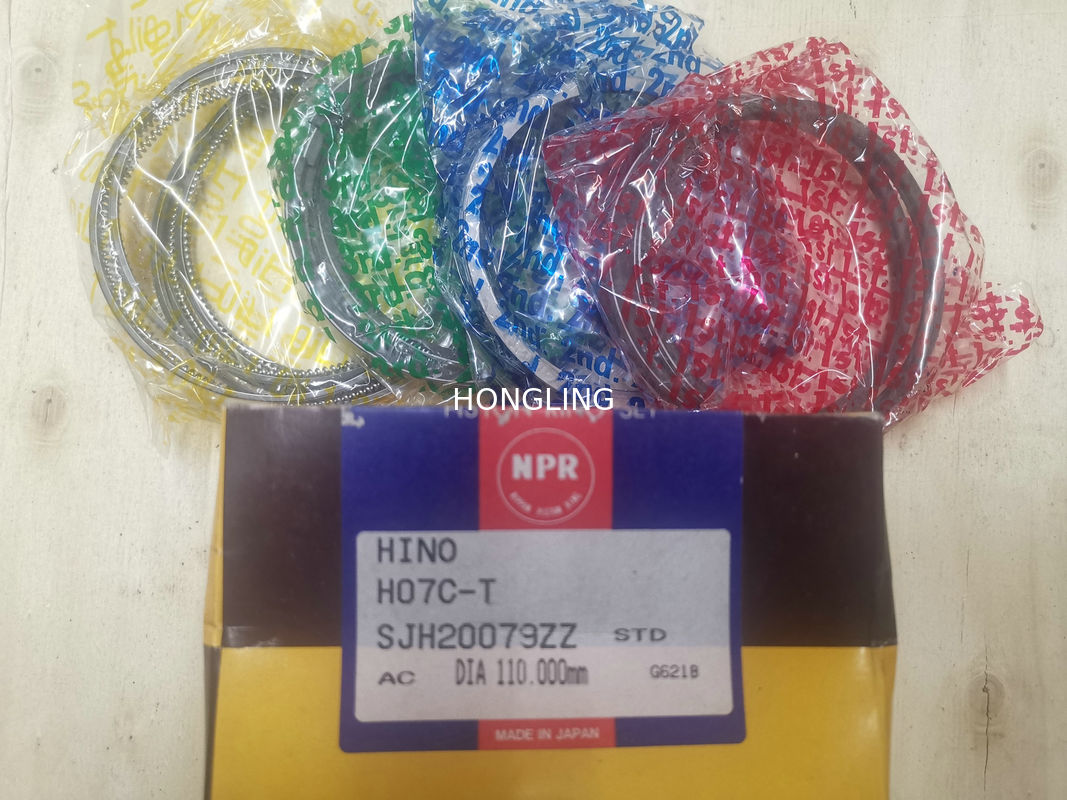

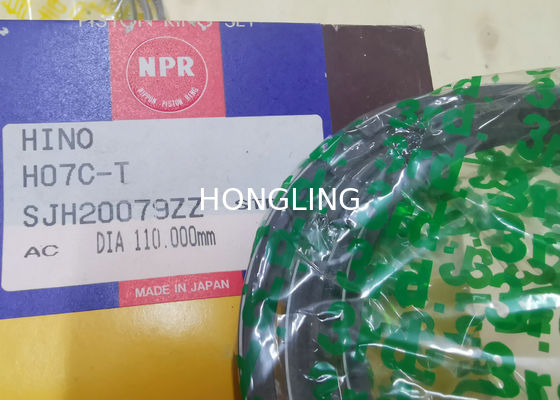

H07CT पिस्टन रिंग 13011-3470A 13011-3510A 13019-1340A(सिलेंडर) HINO इंजन भागों के लिए उपयुक्त
| पिस्टन | आकार(मिमी) | ||
| d1(D) | h1(बी) | ए1(टी) | |
| 1 | 110.0 | 2.806 | 4.5 |
| 2 | 110.0 | 2.0 | 4.5 |
| 3 | 110.0 | 2.0 | 4.5 |
| तेल | 110.0 | 4.0 | 4.35 |
“एनपीआर पिस्टन रिंग सेट"फिटिंग अनुदेश
I. निम्नलिखित क्रम में पिस्टन रिंग स्थापित करें:
1,पिस्टन के रिंग खांचे को अच्छी तरह से साफ करें।
2, एक रिंग टूल का उपयोग करके रिंग ग्रूव्स में तेल नियंत्रण को फिट करें, जिसके बाद आरोही क्रम में संपीड़न रिंग्स हों।
3, ऊपर और ऊपर की ओर चिह्नित चेहरों वाली अंगूठियों को फिट करने का ध्यान रखें पिस्टन का.
II.पुष्टि कि अंगूठियां सही ढंग से फिट की गई हैं:
1,सुनिश्चित करें कि अंगूठियों को स्वतंत्र रूप से ले जाया जा सकता है-पिस्टन खांचे में जाम किए बिना।
2,सुनिश्चित करें कि प्रत्येक रिंग गैप पिस्टन पिन अक्ष या थ्रस्ट के अनुरूप स्थित नहीं है
III.रिंग्स युक्त पिस्टन की स्थापना:
सिलेंडर में डालते समय हमेशा इंस्टॉलेशन टूल का उपयोग करें।
एनपीआर निफ़्लेक्स ऑयल रिंग फिट करने के लिए विशेष निर्देश
1, NIFFLEX ऑयल रिंग के एक्सपैंडर को हाथ से रिंग ग्रूव में फिट करें और सुनिश्चित करें कि दोनों सिरे एक साथ जुड़े हुए हैं जैसा कि चित्र में दिखाया गया है।
2, विस्तारक को अपने अंगूठे से पकड़ें इसका बट समाप्त होता है.ऊपरी रेल को विस्तारक पर बाईं ओर लगभग 45° के अंतराल के साथ फिट करें, और निचली रेल को विस्तारक के सिरों के दाईं ओर लगभग 45° पर फिट करें।
