| उत्पत्ति के प्लेस: | जापान |
|---|---|
| ब्रांड नाम: | NPR |
| मॉडल संख्या: | V22C |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | usd+35+CYL |
| पैकेजिंग विवरण: | दफ़्ती |
| प्रसव के समय: | 2-5 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 100 सेट |
| प्रकार:: | पिस्टन रिंग | ब्रांड का नाम :: | एनपीआर |
|---|---|---|---|
| उत्पत्ति का स्थान:: | जापान | स्थिति:: | नया, 100% नया |
| ओईएम संख्या:: | 13011-2470A 13011-2471B 13011-2472A 13019-1690A (सिल) | एनपीआर कैटलॉग कोड:: | YDH20052ZZ |
| संदर्भ:: | 13011-2470A 13011-2471B 13011-2472A 13019-1690A (सिल) | निर्माण :: | हीनो |
| इंजन का मॉडल:: | V22C | सिल नंबर :: | वी 10 |
| सेट/सिल:: | सिल | डिलीवरी का समय:: | 2-5 दिन |
| सिलेंडर व्यास: | 139.0 मिमी | निकास मात्रा: | 21,548सीसी |
| प्रमुखता देना: | वी22सी एनपीआर पिस्टन रिंग्स,13011-2470ए एनपीआर पिस्टन रिंग्स,13019-1690ए एनपीआर पिस्टन रिंग्स |
||

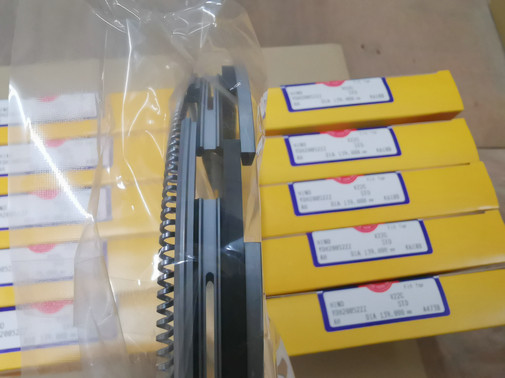

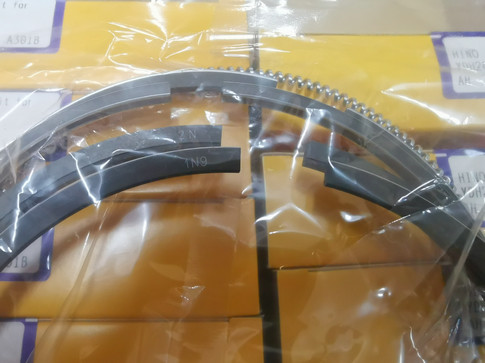

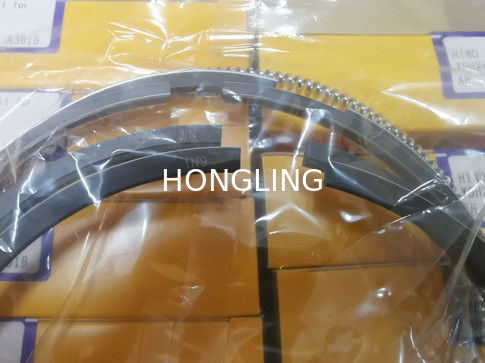

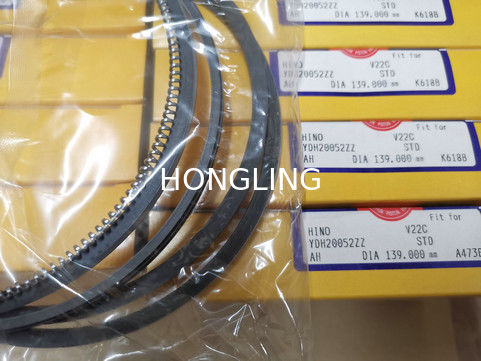

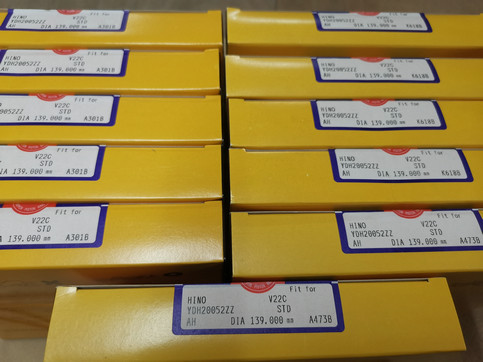

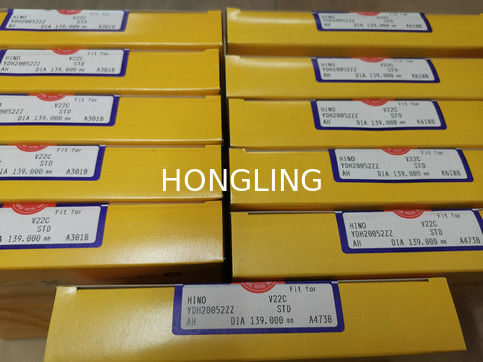

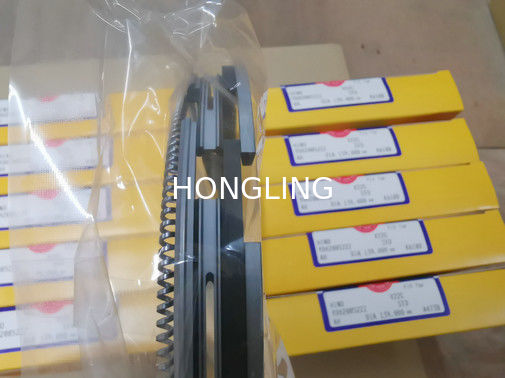

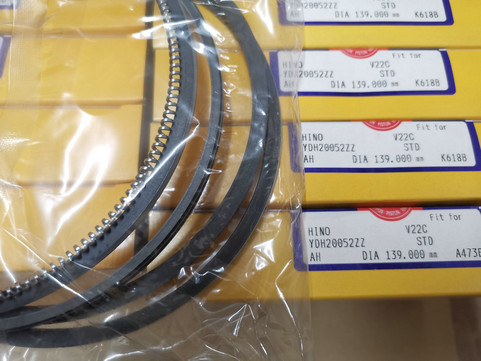

उच्च गुणवत्ता वाले V22C पिस्टन के छल्ले HINO डीजल इंजन के लिए उपयुक्त हैं
।
| पिस्टन | आकार (मिमी) | आकार | साथी रियाल |
सतह इलाज |
|||
| डी1(डी) | एच1(बी) | ए 1 (टी) | बाहर ओर |
अपर /निचला |
|||
| 1 | 139.0 | 3.306 | 5.4 | बीएफ-K1 | मॉडिफ़ाइड अमेरिकन प्लान | करोड़ | फ़े |
| 2 | 139.0 | 3.5 | 5.5 | T1-आईसी | करोड़ | फ़े | फ़े |
| 3 | 139.0 | 3.5 | 5.5 | बी1-टीयूसी | करोड़ | करोड़ | फ़े |
| तेल | 139.0 | 6.0 | 5.5 | ई-BC3 | करोड़ | करोड़ | फ़े |
पूरक पैरामीटर:
I. निम्नलिखित क्रम में पिस्टन के छल्ले स्थापित करें:
1, पिस्टन की पूरी तरह से साफ अंगूठी खांचे।
2, तेल नियंत्रण को फिट करें - एक रिंग टूल का उपयोग करके रिंग ग्रूव में आरोही क्रम में संपीड़न रिंग द्वारा पीछा किया जाता है।
3, ऊपर की ओर और ऊपर की ओर चिह्नित चेहरों वाले छल्ले को फिट करने के लिए ध्यान रखें पिस्टन का।
II.पुष्टि कि अंगूठियां सही ढंग से फिट हैं:
1, सुनिश्चित करें कि छल्ले को स्वतंत्र रूप से स्थानांतरित किया जा सकता है-बिना जैमिंग-इन पिस्टन ग्रूव्स।
2, सुनिश्चित करें कि प्रत्येक रिंग गैप पिस्टन पिन अक्ष या थ्रस्ट के अनुरूप नहीं है
III. अंगूठियों से सज्जित पिस्टन की स्थापना:
सिलेंडर में डालते समय हमेशा इंस्टॉलेशन टूल का उपयोग करें।
NPR NIFFLEX ऑयल रिंग लगाने के लिए विशेष निर्देश
1, NIFFLEX ऑयल रिंग के विस्तारक को हाथ से रिंग ग्रूव में फिट करें और यह सुनिश्चित करें कि चित्र में दिखाए गए अनुसार एक साथ बटिंग करें।
2, अपने अंगूठे से विस्तारक को पकड़ें इसका बट समाप्त होता है।ऊपरी रेल को विस्तारक पर इसके अंतर के साथ लगभग 45 ° बाईं ओर, और निचली रेल को लगभग 45 ° दाईं ओर विस्तारक के सिरों पर फिट करें।
