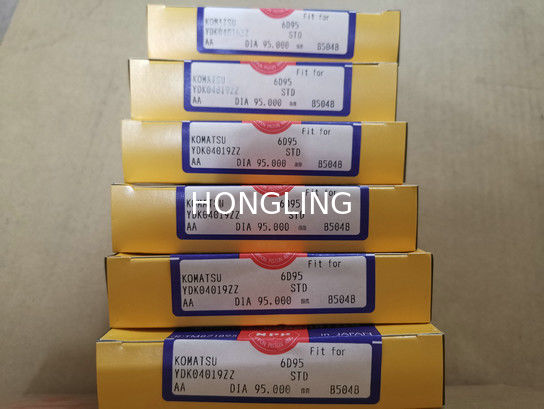

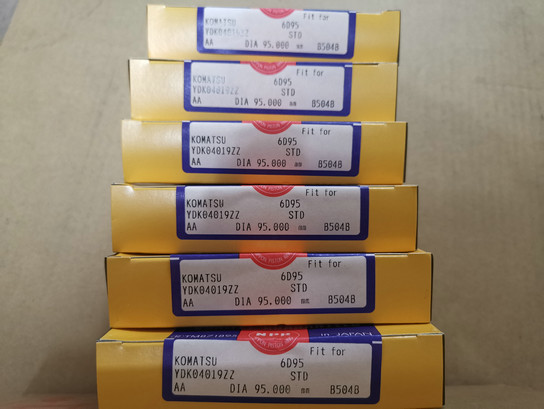

कोमात्सु 4D95 6D95 6204-31-2202 के लिए मिलान एनपीआर पिस्टन रिंग्स

कोमात्सु 4D95/6D95 मॉडल 6204-31-2202 के लिए मैचिंग पिस्टन रिंग

1. यह उत्पाद जापान में एक पेशेवर कारखाने द्वारा अच्छी गुणवत्ता के साथ उत्पादित और निर्मित किया जाता है;

2. इस उत्पाद को एकल सिलेंडर स्वतंत्र पैकेज के रूप में पैक किया गया है, जिससे आवश्यकताओं के अनुसार 4-सिलेंडर 4D95 और 6-सिलेंडर 6D95 मॉडल को कॉन्फ़िगर करना सुविधाजनक हो जाता है;

3. कृपया स्थापना के दौरान बाहरी पैकेजिंग सतह पर दिए गए निर्देशों का सख्ती से पालन करें।

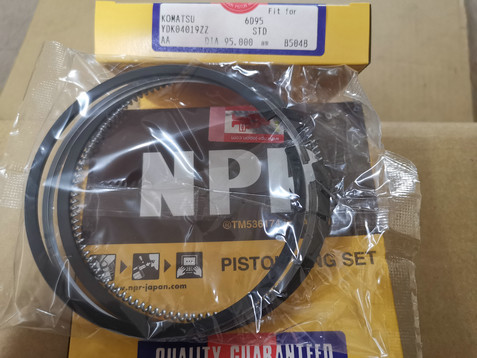

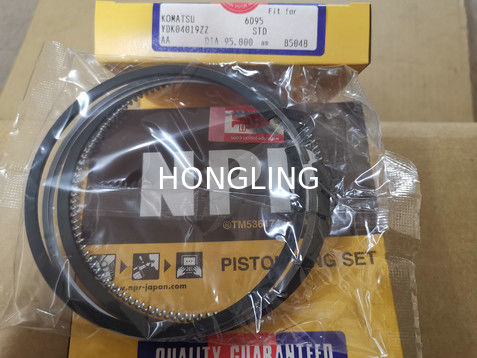

“एनपीआर पिस्टन रिंग सेट”फिटिंग अनुदेश

I. निम्नलिखित क्रम में पिस्टन रिंग स्थापित करें:

1,पिस्टन के रिंग खांचे को अच्छी तरह से साफ करें।

2, एक रिंग टूल का उपयोग करके रिंग ग्रूव्स में तेल नियंत्रण को फिट करें, जिसके बाद आरोही क्रम में संपीड़न रिंग्स हों।

3, ऊपर और ऊपर की ओर चिह्नित चेहरों वाली अंगूठियों को फिट करने का ध्यान रखें पिस्टन का.

II.पुष्टि कि अंगूठियां सही ढंग से फिट की गई हैं:

1,सुनिश्चित करें कि अंगूठियों को स्वतंत्र रूप से ले जाया जा सकता है-पिस्टन खांचे में जाम किए बिना।

2,सुनिश्चित करें कि प्रत्येक रिंग गैप पिस्टन पिन अक्ष या थ्रस्ट के अनुरूप स्थित नहीं है

III.रिंग्स युक्त पिस्टन की स्थापना:

सिलेंडर में डालते समय हमेशा इंस्टॉलेशन टूल का उपयोग करें।

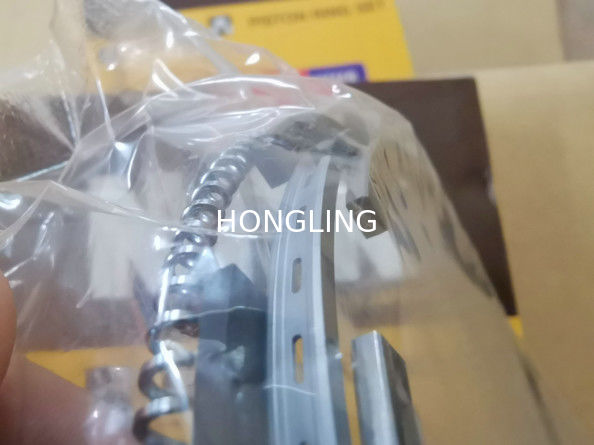

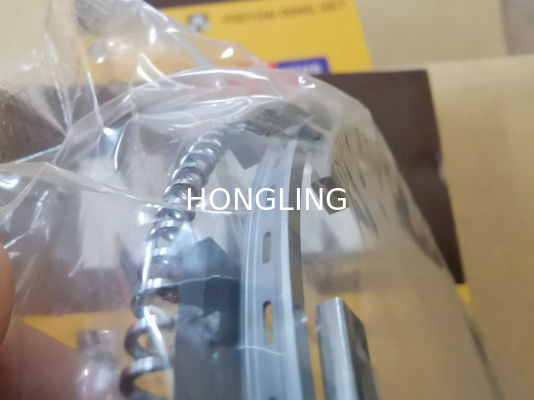

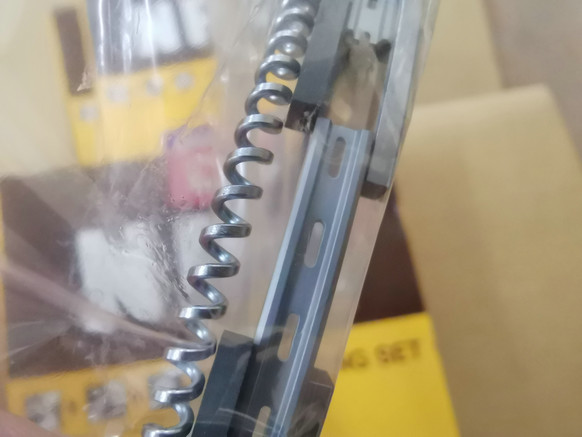

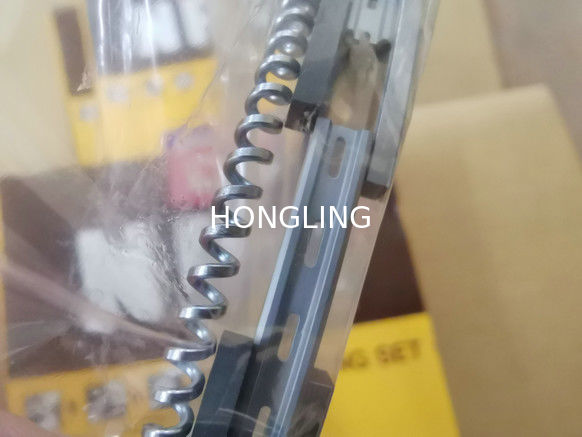

एनपीआर निफ़्लेक्स ऑयल रिंग फिट करने के लिए विशेष निर्देश

1, NIFFLEX ऑयल रिंग के एक्सपैंडर को हाथ से रिंग ग्रूव में फिट करें और सुनिश्चित करें कि दोनों सिरे एक साथ जुड़े हुए हैं जैसा कि चित्र में दिखाया गया है।

2, विस्तारक को अपने अंगूठे से पकड़ें इसका बट समाप्त होता है.ऊपरी रेल को विस्तारक पर बाईं ओर लगभग 45° के अंतराल के साथ फिट करें, और निचली रेल को विस्तारक के सिरों के दाईं ओर लगभग 45° पर फिट करें।
